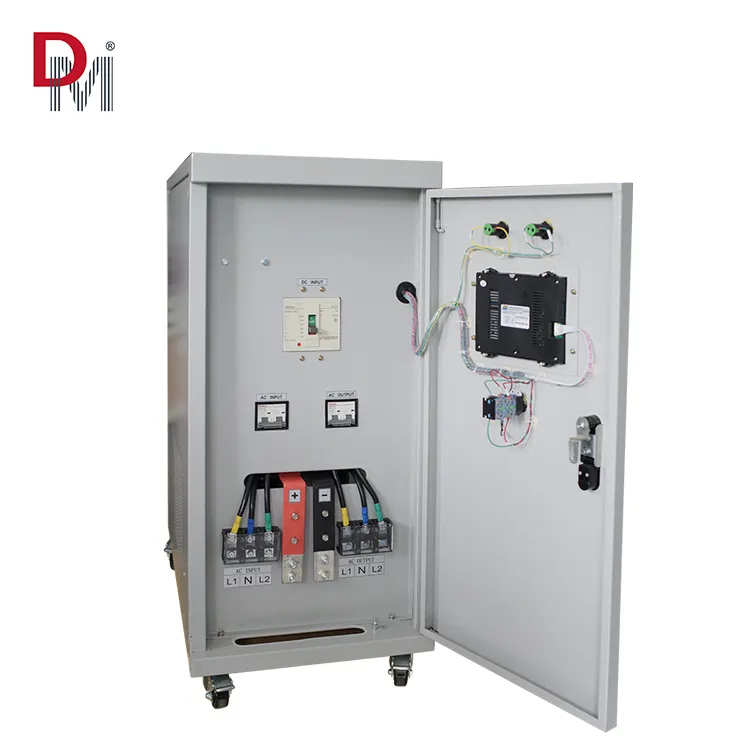

20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter

  • Главная
  • 20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter

20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter

  • DEMING
Energy Producers Ltd
  • Категория
Категории:
  • Дата
2026-04-05
Facebook Twitter Youtube Skype
$5700

Обзорные проекты

Вам понравилась эта работа? Пожалуйста, поделитесь

20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter
20kw DC48V DC96V Split Phase 110V/220V 120V/240V Two Phase Output Pure Sine Wave Inverter

Описание товара

Описание товара

Power Frequency Pure Sine Wave Inverter Features:

1.Complete isolation-type inverter technology, noiseless output.

2.Adoption of advanced SPWM technology, pure sine wave output.

3.Dynamic current loop control technology to ensure inverter reliable operation.

4.Wide DC input voltage range.

5.Excellent EMC design.

6.Low output harmonic distortion (THD≤3%).

7.LED indicators for input voltage range, load power range, normal output & failure state.

8.Optional energy saving mode.

9.Extensive protections: reverse polarity, short-circuit, overload, under/over input voltage, over-temperature, and inverter’s inner fault identification protections.

10.Wide working temperature range (industrial level).
11.Continuous operation at full power.
Application
1. For desolate area like mountain, island, pasturing area, etc.
2. For transportation system like beacon light, traffic light, street light, etc.
3. For communication system: unattached operation microwave middle   station, optical
cable maintenance station, etc.
4. For photovoltaic power station, wind-solar power station, park charging station, family
   power house, factory power station, etc.
5. For solar building: has good business future.
6. For the new technology application project.


                                                                  off grid solar power system


                                                              off grid wind turbine power system

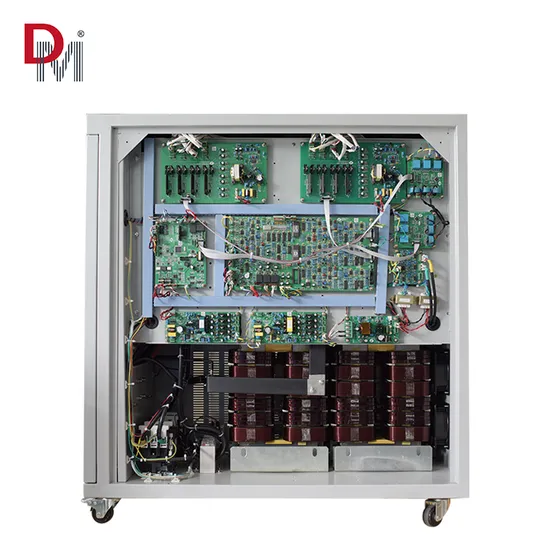

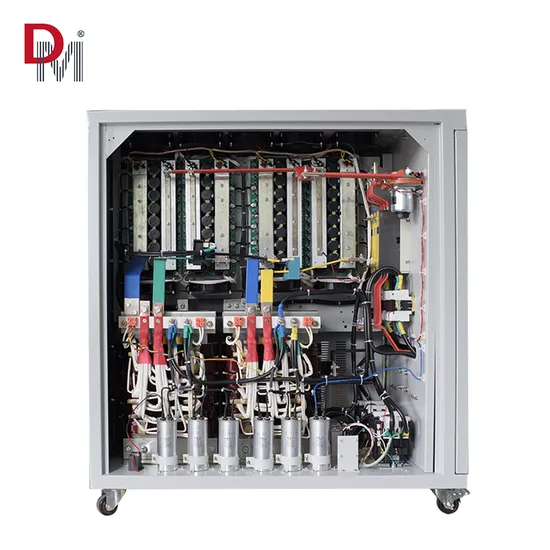

Подробные фотографии

Параметры продукта



20KW off grid two phase inverter technical parameters

Модель NB220-20KSZ NB110-20KSZ NB96-20KSZ NB48-20KSZ
Номинальная мощность Output two phase 20KW
Режим цепи IGBT/PWM
DC Input
Входной номинальный ток DC220V DC110V DC96V DC48V
Входное напряжение постоянного тока Диапазон DC180-300V DC80-145V DC75V-135V DCC40V-60V
Входной номинальный ток 92.6A 185A 208.3A 416.7A
AC Output
Режим выхода Двухфазный трехпроводной
Выходная волна Чистая синусоидальная волна
Выходное напряжение L1-N: 110Vac,  L2-N: 110Vac,  L1-L2: 220Vac
Точность выходного напряжения ±1%
Выходная частота 50 Гц
Точность выходной частоты ±0.01%
Номинальная мощность 25KVA
Выходная номинальная мощность 20 КВТ
Выходной Номинальный ампер 90.9A
Максимальный выходной ток 136.4A
Максимальный номинальный ток нагрузки 90.9A
Коэффициент мощности 0.8
Перегрузочная способность 120% 109A, 3 минуты, 150% 136.4A, 10 секунд
Динамический диапазон переходного напряжения 2% (0~100% изменение нагрузки)
VTHD (искажение) THD<3%( non-linear load)
Режим отображения
Окно отображения Высокоточный светодиодный дисплей "четыре в одном
Четырехразрядный вольтметр Точность 0,1 В
Четырехразрядный амперметр Точность 0,1A
Четырехразрядный частотомер Точность 0,1 Гц
Четырехразрядный измеритель мощности/коэффициента мощности Точность 0,1 Вт
System
Эффективность системы Нормальный режим: 94%
insulation resistance DC> 500V 20MΩ
прочность изоляции (Input and output to ground)1800Vdc, leakage current<3.5mA,
No-arcing for 1 min
Класс защиты IP22
Способ подключения Клеммы входных и выходных проводов, линейный блок
Тепловые методы Принудительное вентиляторное охлаждение трансформатора
 Рабочая температура -10ºC~+50ºC
 Относительная влажность 0-90% (без конденсата)
Шум (дБ) <65 дБ
Функция защиты Защита от обратного тока на входе, защита от пониженного напряжения на входе, защита от перегрузки на выходе, защита от короткого замыкания на выходе, тепловая защита
Оснащен байпасом переменного тока Да
Product Size/Weight(L*W*H)mm 550*480*950mm/135kg





Certifications

Company Profile



More products



Case

Our Advantages





Технические характеристики

th style=”border:1px solid #ccc;padding:10px;background:#f5f5f5;text-align:left;font-size:13px;font-weight:bold;” >[‘Customization:’, ‘Available’]

th style=”border:1px solid #ccc;padding:10px;background:#f5f5f5;text-align:left;font-size:13px;font-weight:bold;” >[‘Nature of Source Flow:’, ‘Passive inverter’]

th style=”border:1px solid #ccc;padding:10px;background:#f5f5f5;text-align:left;font-size:13px;font-weight:bold;” >[‘Сертификация:’, ‘ISO9001, RoHS, CE’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Model’, ‘NB220-20KSZ’, ‘NB110-20KSZ’, ‘NB96-20KSZ’, ‘NB48-20KSZ’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Rated Capacity’, ‘Output two phase 20KW’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Circuit Mode’, ‘IGBT/PWM’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Input Rated Current’, ‘DC220V’, ‘DC110V’, ‘DC96V’, ‘DC48V’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Input DC voltage Range’, ‘DC180-300V’, ‘DC80-145V’, ‘DC75V-135V’, ‘DCC40V-60V’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Input Rated Current’, ‘92.6A’, ‘185A’, ‘208.3A’, ‘416.7A’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output Mode’, ‘Two phase three wires’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output Wave’, ‘Pure Sine Wave’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output Voltage’, ‘L1-N: 110Vac,xa0 L2-N: 110Vac,xa0 L1-L2: 220Vac’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output Voltage accuracy’, ‘±1%’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output frequency’, ’50Hz’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output frequency accuracy’, ‘±0.01%’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Rated capacity’, ’25KVA’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output rated power’, ’20KW’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Output Rated ampere’, ‘90.9A’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Maximum output over current’, ‘136.4A’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Maximum nominal current of loads’, ‘90.9A’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Power factor’, ‘0.8’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Overload capacity’, ‘120% 109A ,3 minutes,150% 136.4A,10 seconds’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Dynamic voltage transient range’, ‘2%(0~100% load change)’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘VTHD(Distortion)’, ‘THD<3%( non-linear load)’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Display Window’, ‘High accuracy four-in-one LED display’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Four digit voltmeter’, ‘Accuracy 0.1V’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Four digit ampere meter’, ‘Accuracy 0.1A’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Four digit frequency meter’, ‘Accuracy 0.1Hz’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Four digit power/power factor meter’, ‘Accuracy 0.1W’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘System efficiency’, ‘Normal mode: 94%’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘insulationxa0resistance’, ‘DC> 500V 20MΩ’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘insulating strength’, ‘(Input and output to ground)1800Vdc, leakage current<3.5mA,No-arcing for 1 min’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Protection Class’, ‘IP22’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Wiring method’, ‘Input and output wiring terminals,line bank’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Thermal methods’, ‘Transformer forced fan cooling’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Working temperature’, ‘-10ºC~+50ºC’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Relative humidity’, ‘0-90%(No condensation)’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Noise(dB)’, ‘<65dB’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Protection Function’, ‘Input reverse protection, input under-voltage protection, output overload protection, output short circuit protection, thermal protection’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Equipped with AC Bypass’, ‘Yes’]

td style=”border:1px solid #ccc;padding:8px;font-size:12px;” >[‘Product Size/Weight(L*W*H)mm’, ‘550*480*950mm/135kg’]
