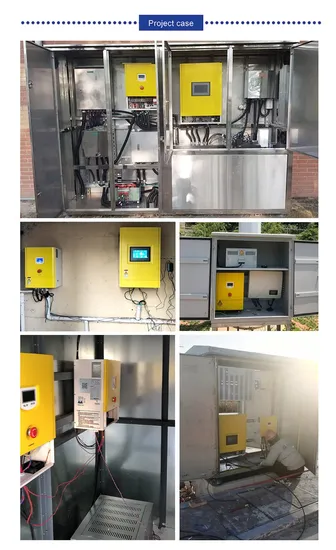

Overzicht projecten
Product Beschrijving

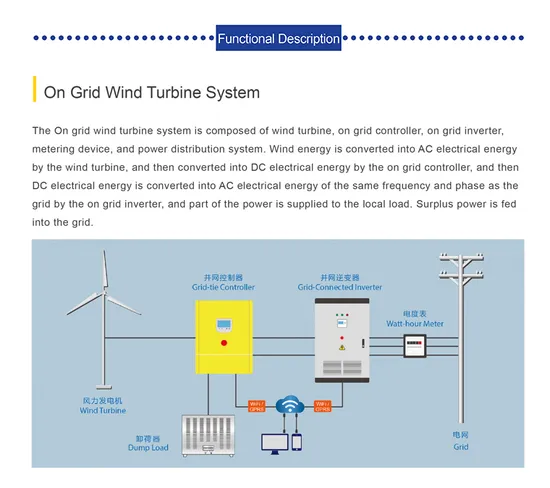

Het netwindturbinesysteem bestaat uit een windturbine, een netcontroller, een netomvormer, een meetapparaat en een stroomdistributiesysteem. Windenergie wordt omgezet in AC elektrische energie door de windturbine, en dan omgezet in DC elektrische energie door het op net controlemechanisme, en dan wordt DC elektrische energie omgezet in AC elektrische energie van dezelfde frequentie en fase als het net door de op net omvormer, en een deel van de energie wordt geleverd aan de lokale belasting. Overtollige energie wordt aan het elektriciteitsnet geleverd.
Prestatiekenmerken van windturbineomvormers op het net
(1) Het hoofdcircuit gebruikt de DSP-chip geproduceerd door het Amerikaanse TI-bedrijf, de Duitse Infineon IGBT-module, de aandrijvingsbeveiliging is de Japanse Mitsubishi-beweging, en het uitgangsdeel op het net gebruikt de scheidingstransformator, die veilig en betrouwbaar is;
(2) Met behulp van SPWM pulsbreedtemodulatie technologie, zuivere sinusgolf uitgang, automatische synchrone volgen met het net, power factor dicht bij 1, lage huidige harmonische inhoud, geen vervuiling van het net, geen impact;
(3) Ingang windturbine maximaal vermogen tracking technologie (MPPT)
(4) De vermogenscurve van de windturbine kan worden ingesteld, de standaardwaarde is 20 punten en de interne uitbreiding is 50
(5) 7-inch kleuren touchscreen display, systeembedrijfsgegevens en foutinformatie in een oogopslag, en handige parameterinstelling;
(6) Op netomvormer huidige closed-loop regeling, controleerbaar en instelbaar;
(7) Het bereik van de ingangsgelijkspanning is breed en kan worden aangepast aan de behoeften van verschillende gelegenheden;
(8) Detectietechnologie voor frequentiestoringen om anti-eilandregeling te realiseren;
(9) De uitgebreide vermogensbeschermingsregeling en de perfecte functies voor zelfdetectie en bescherming stoppen de omvormer op het elektriciteitsnet wanneer er een systeemstoring optreedt.
(10) Circuit structuur is compact, het maximale rendement≥98%
(11) Ondersteuning voor RS485, WiFi, GPRS, Ethernet en andere communicatiemethoden. U kunt de werkstatus van het opwekkingssysteem van de netwindenergie in realtime via de pc of mobiele telefoon controleren en u kunt ook de historische werkstatus opvragen. De mobiele terminal is compatibel met Android en IOS. Alle gegevens kunnen worden aangesloten op het internet der dingen.
| Regelaar voor windturbines op het net | WGMC3K220 | WGMC5K220 | ||||
| Windturbine input | ||||||
| Stroom | 3KW | 5KW | ||||
| Max. Control power / current | 6KW/20A | 10KW/34A | ||||
| Nominale spanning van windturbine (AC) | 220V | 220V | ||||
| Bereik ingangsspanning | AC | 0-330V | 0-330V | |||
| DC | 0-450V | 0-450V | ||||
| Braking voltage (DC) | Standaard | 350V±1% | 350V±1% | |||
| Bereik instellen | 320-350V | 320-350V | ||||
| Braking current (DC) | Standaard | 15A | 25A | |||
| Bereik instellen | 0-15A | 0-25A | ||||
| Remtijd | Standaard | 10-20 min | ||||
| Bereik instellen | 0-5000 min | |||||
| * Overtoerenregeling generator | Standaard | >300 tpm/min | ||||
| Bereik instellen | 0-1000 tpm/min | |||||
| * Over wind speed control | Standaard | 14 m/s | ||||
| Bereik instellen | 0-45 m/s | |||||
| Handmatige bediening | Manual brake,*remote control brake (with communication function) | |||||
| Automatische controlefunctie | Dump load control, * yaw, * pitch, * mechanical brake, * hydraulic brake, * elektromagnetische rem |
|||||
| * PV. Ingang | ||||||
| Nominaal vermogen (verhoogd) | 3KWp | 3KWp | ||||
| Werkspanning (DC) | 320V / 400V | 320V / 400V | ||||
| DC-uitgangsparameters | ||||||
| Bereik uitgangsspanning (DC) | 0-350V | 0-350V | ||||
| Constante spanning (DC) | Standaard | 310V±1% | 310V±1% | |||
| Bereik instellen | 300-330V | 300-330V | ||||
| Constante stroom (DC) | Standaard | 12A | 20A | |||
| Bereik instellen | 0-12A | 0-20A | ||||
| Omvormer voor windturbines op het net | DMWG3KTL | DMWG5KTL | ||||
| Nominaal uitgangsvermogen (AC) | 3KW | 5KW | ||||
| Max. Uitgangsvermogen (AC) | 3.3KW | 5.5KW | ||||
| Bereik ingangsspanning (DC) | 0-450V | 0-450V | ||||
| MPPT Voltage range (DC) | 100V-400V | 100V-400V | ||||
| Max. Ingangsstroom (DC) | 11.2A | 18.7A | ||||
| Nominale stroom | 10.2A | 17A | ||||
| THD Huidige harmonische | <3%(at rated power) | |||||
| Vermogensfactor | >0.99 | |||||
| Max. efficiëntie | 98% | |||||
| Toelaatbaar bereik netspanning (AC) | 110V/120V/220V (Single-phase)±20% | |||||
| Toelaatbaar netfrequentiebereik | 50Hz/60Hz±10% | |||||
| Automatische bedrijfsomstandigheden | DC input and power grid meet the requirements, the inverter operates automatically | |||||
| Opstarttijd na stroomuitval | 2min (instelbaar) | |||||
| Algemene parameters | ||||||
| Functie | Gelijkrichting, DC-uitgang, uitgangsspanningsregeling, uitgangsstroomregeling, Dump Load-regeling, instelling regelparameters, instelling windturbinecurve | |||||
| Automatische bescherming | Besturingsdeel: Overspanningsbeveiliging, overstroombeveiliging, beveiliging tegen omgekeerde aansluiting, bliksemafleider Inverter part: Polarity reverse connection protection, short circuit protection, island effect protection,LVRT,overheat protection, overload protection, ground fault protection, etc |
|||||
| Weergave | Aanraakscherm, LCD | |||||
| Inhoud controleren | Wind turbine voltage , current, power, solar panel voltage, current, power, DC output voltage, current, power, inverter output power, * cumulative power generation, * power generation at any time, * rotational speed, * wind speed...
